一、系統簡介

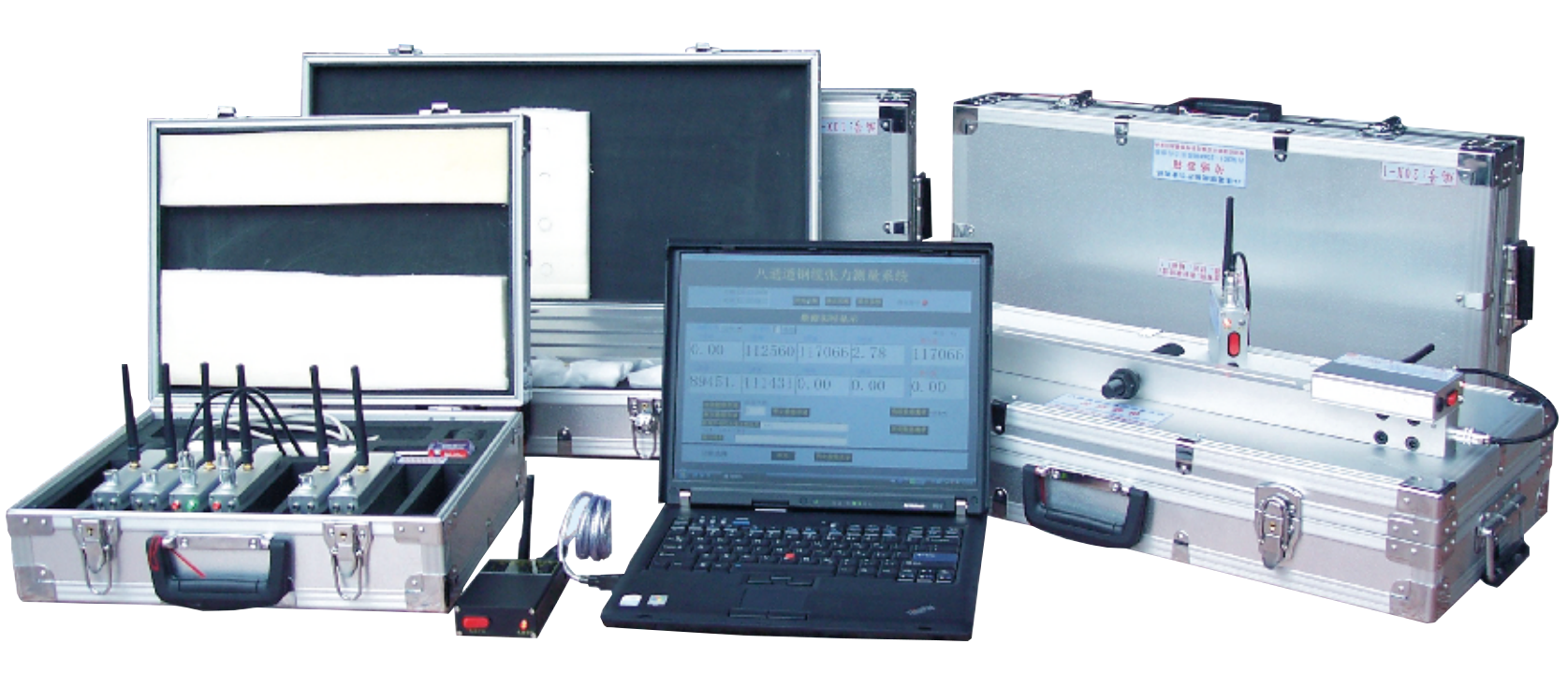

八通道鋼纜張力系統由8套內置無線數據通訊系統的張力傳感器、數據接收器、計算機和專用測量軟件等相關附件組成。
傳感器與顯示計算機采用無線通訊，通訊距離100米。系統內置6種常用鋼纜型號，測量時只需在軟件界面選擇對應型
號鋼纜即可?？赏瑫r(shí)測量顯示8根鋼纜的張力值，具有測量值保存功能和歷史數據回讀功能。
二、主要參數（支持定制）
額定量程：500～5000Kg
綜合精度：±5%
測量鋼纜型號：GJ-50、GJ-80、GJ-100、GJ-125、GJ-135、GJ-165或直徑范圍在8～20mm的鋼纜。
測量通道數：可同時測量八根鋼纜的張力值
軟件支持操作系統：Windows XP、Windows7
測量數據保存格式：TXT文本格式
通信接口：RS232或USB（需加USB/232轉換器）
系統通信方式：無線傳輸RS232信號
無線通訊工作頻率：430MHz左右
無線通訊距離：開闊地100米
工作電源：使用內置7.4V鋰離子充電電池，或使用外接8.4V直流電源工作
使用內置電池工作時間：電池充足后可連續工作5小時
工作溫度范圍：－10～40℃，≤85%RH
儲運溫度范圍：－20～50℃，≤85%RH
三、系統說明
八通道無線張力測量系統是由8支張力傳感器、8個單通道數據采集系統、8個專用無線數據收發電路、電池供電電路、專用軟件等相關附件組成。其中每支傳感器上集成傳感器上集成了單通道數據采集電路，單通道無線發射電路、鋰電池供電電路。工作時，8支傳感器測量的張力變化值經過數據采集電路采集運算后經無線發射電路發射。8個無線接收電路將接收的傳感器信號，匯總通過借口轉換電路送入計算機，計算機配合專用軟件完成測量操作。軟件集成了非線性和鋼纜型號選擇功能。測量不同型號的鋼纜只需在軟件界面上選擇相應的型號即可。
